鲍威尔棱镜像一个圆形棱镜弯曲的车顶线条。所述透镜是一个激光线发生器,拉伸窄激光束分成一个均匀地照明的直线。

鲍威尔棱镜

鲍威尔棱镜是量子飞跃线发生器的性能比简单的柱面透镜。的圆筒透镜产生照明不佳线,一条受限于非均匀,高斯激光束。鲍威尔透镜’四舍五入屋顶是实际上产生的球面像差的再分配沿线的光的大量复杂的二维非球面曲线; 减小在中心区域的光,而提高光平在线路的端部。其结果是在机器视觉应用的所有的方式使用了非常均匀的照明线; 从生物医药和汽车组装到巧克力饼干的生产。

Powell cylinder comparison scaled

扇形角

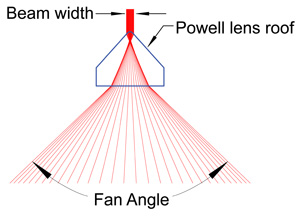

鲍威尔棱镜扇形角的宽度是玻璃和屋顶角度的折射率的函数。的屋顶陡和较高的折射率,更广泛的扇形角和时间越长,线对于给定的投影距离。小风扇角度通常使用温和的光学玻璃,N = 1.5,折光指数。大型风机的角度,最好具有高折射率玻璃制成,N = 1.8,或更高,以尽量减少屋顶的较陡的角度

fan_angle

Laserline的光学加拿大股6毫米直径和直径8.9毫米透镜1°,5°,10°,15°,20°,30°,45°,60°,75°和90°。组委会还可以制造定制的风扇角度低NRE成本。

激光光束尺寸

入射激光束尺寸决定了激光线厚度在给定的投影距离。准直激光二极管拥有一个椭圆形光束剖面允许带单个二极管模块薄或厚的线路能力。

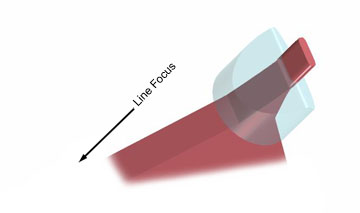

窄入射光束的一个例子

1narrow_laser_beam

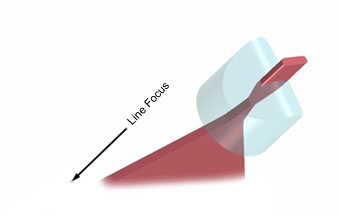

宽入射光束的一个例子

wide_laser_beam

具有窄入射光束方向,光束的长轴平行于鲍威尔透镜屋顶并用产生小的聚焦深度的薄激光线。具有宽入射光束方向,光束的长轴垂直于鲍威尔棱镜屋顶和带产生大的焦点深度厚激光线。在上面的图形发散风扇被截断靠近镜头。对于每一种情况下,光束被聚焦到CCD阵列在500毫米工作距离。下面清楚的图像显示光束形状/方向上的线宽的影响。

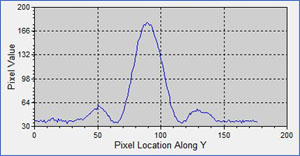

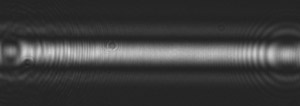

窄入射光束 – 细线焦点窄深

narrow_line_imagenarrow_line_graph

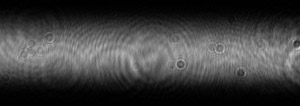

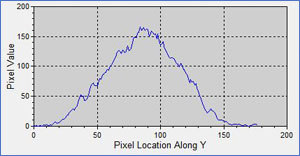

宽入射光束 – 粗线焦广深

wide_line_imagewide_line_graph

窄入射光束鲍威尔镜头光路

laser_beam_narrow

宽入射光束鲍威尔镜头光路
laser_beam_wide

鲍威尔棱镜的性能和物理特性由波束宽度驱动。最显著不同点是在平坦出射面在作为安装面的发散风扇的脚打印。必须小心,以确保安装硬件不夹发散的光。

线均匀

鲍威尔棱镜性能对入射激光束的特性以及镜头的非球面表面的质量非常敏感。对于要求苛刻的应用中,均匀地照射激光线最好通过匹配鲍威尔透镜到激光器模块的特定光束特性来实现的。

uniformity

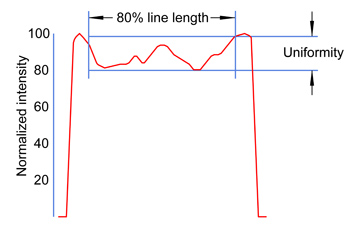

鲍威尔棱镜的均匀性不是绝对的特性,它是依赖于测试技术。例如,均一性度量将取决于是否一个评估鲍威尔棱镜的投影线在机器视觉应用看到的一个表面由一相机或席卷的光的发散风扇检测器,用于激光安全评估。在均匀性特征的差异增加了风扇的角度,超过20度的鲍威尔透镜发散差异变得显著。
